Lär dig mer om interfacereläer för tuffa industrimiljöer

Interfacereläer spelar en viktig roll i många industriella miljöer, där de säkerställer tillförlitlig och säker drift. Speciellt anpassade för tuffa miljöer, erbjuder Delcons interfacereläer hög störimmunitet, lång livslängd och minskat underhållsbehov. I denna artikel går vi igenom vad ett interfacerelä är, hur det fungerar, och varför det är en nyckelkomponent i krävande industrimiljöer.

Kunskap

Vad är ett interfacerelä och hur fungerar det?

Interfacereläer fungerar som en brygga mellan olika elektriska kretsar, där de isolerar, skyddar och överför styrsignaler. De används för att skydda känslig elektronik från störningar genom att isolera och överföra signaler mellan olika kretsar. Delcon har tagit fram en unik lösning där en pulstransformator används för att överföra signaler från primär- till sekundärsidan. Denna teknik ger hög energiöverföring och minimerar risken för störningar, vilket möjliggör en stabil drift även i krävande miljöer. Tack vare hög isolationsnivå (4 kV) och kapacitet att hantera stora lastströmmar bidrar interfacereläerna till en underhållsfri process med låg servicekostnad och lång livslängd.

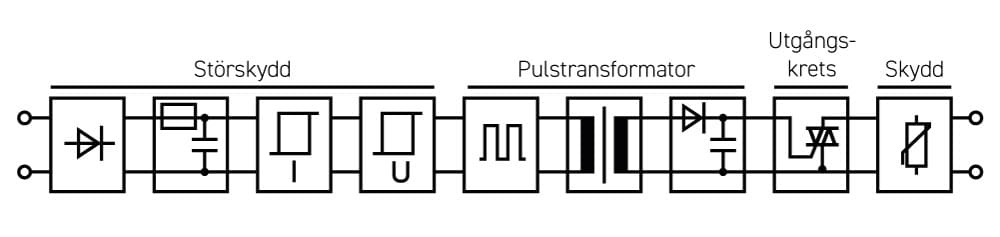

Störskydd

Delcons interfacereläer har ett flerlagerstörskydd som effektivt blockerar falska signaler från att påverka reläet. Endast den riktiga styrsignalen passerar genom filtren, vilket säkerställer att reläet inte aktiveras av oönskade störningar. Detta robusta störskydd bidrar till hög tillförlitlighet även i miljöer med hög elektromagnetisk aktivitet.

Kapacitiv överhörning

När kraftkablar med AC-spänning installeras parallellt med en signalkabel kan det uppstå kapacitans mellan kablarna, vilket skapar en oönskad ström i signalkabeln. Denna ström kan påverka optokopplare eller mekaniska reläer och orsaka oönskade aktiveringar. Delcons interfacereläer är försedda med inbyggda skydd som effektivt förhindrar kapacitiv överhörning, vilket möjliggör installation av kraftkablar bredvid oskärmade signalkablar på långa avstånd.

Transientskydd

Delcons interfacereläer har inbyggda skydd mot transienter och elektromagnetiska störningar (EMI) som kan uppstå på primärsidan. Detta skydd förhindrar plötsliga spänningsvariationer från att påverka reläets funktion, vilket säkerställer en stabil drift även i miljöer med frekventa störningar.

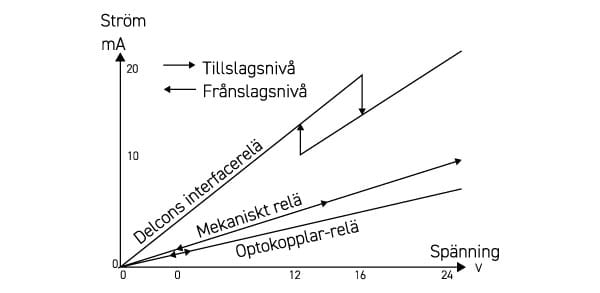

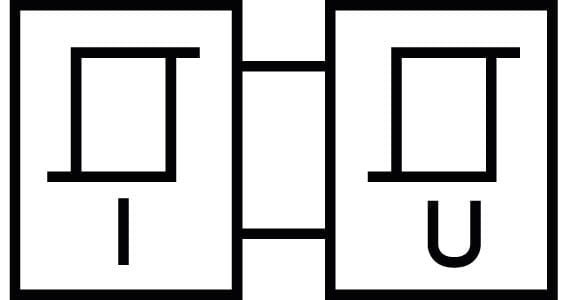

Tillslagsnivåer och hysteres

Reläerna har definierade till- och frånslagspunkter, där tillslag sker vid 2/3 av den nominella spänningen och frånslag vid 1/2 av den nominella spänningen. Denna strömhysteres innebär att mindre ström krävs för att bibehålla reläet i aktiverat läge, vilket säkerställer en pålitlig hysteres mellan till- och frånslagspunkterna.

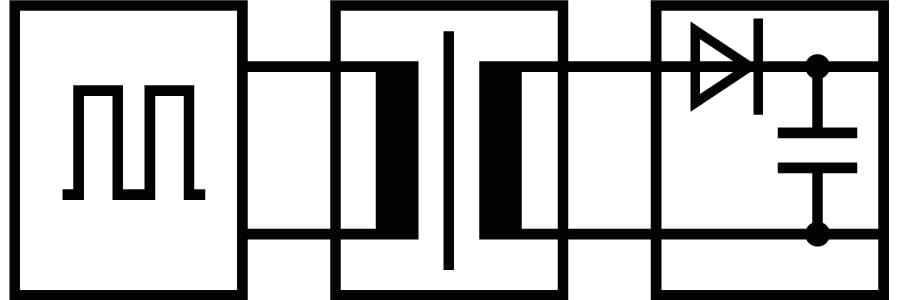

Pulstransformatorn

Delcon använder en pulstransformator för att överföra signaler mellan primär- och sekundärsidan, vilket ger hög energiöverföring. Pulstransformatorn tillåter användning av kraftiga utgångskomponenter av hög kvalitet och erbjuder många fördelar jämfört med traditionella optokopplare.

Krypavstånd på 8 mm
4 kV isolation
Mycket låg läckström
Inget krav på minimal last
Hög immunitet mot lasttransienter
Klarar höga lastströmmar och höga Dv/dt-värden

Utgångssidan

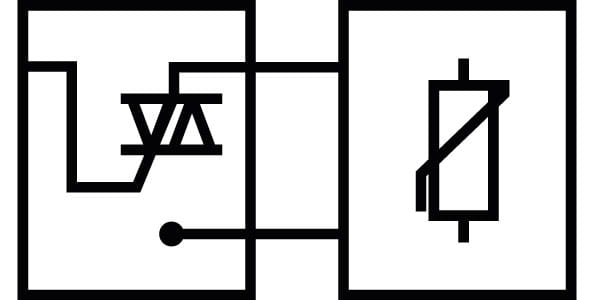

AC-utgång

Delcons AC-utgångsreläer använder halvledare av typen Triac, som tack vare pulstransformatorns kraftiga signalöverföring är mindre känsliga för snabba förändringar i lastspänningen (dv/dt). Detta minskar risken för att Triac aktiveras av snabba spänningsvariationer. Standardreläet SLO24TR har en mycket låg läckström på 0,05 mA och är utrustat med varistorskydd mot lasttransienter. Dessutom har samtliga AC-reläer varistor och RC-skydd på sekundärsidan, vilket gör att de klarar både resistiv och induktiv last utan reducerad lastström.

DC-utgång

DC-utgångsreläer är försedda med PowerMosfet som kan hantera lastströmmar upp till 10 A i ett kompakt format. Transientskyddet består av antingen zenerdiod eller varistor, vilket innebär att det inte finns någon läckström. Dessa DC-reläer kräver mindre reducering av lastström vid induktiva laster, vilket gör dem mer effektiva än mekaniska reläer i applikationer med höga strömmar.

Färgkodning ingångsreläer:

Delcons interfacereläer är färgkodade för att snabbt kunna fastställa typ:

Färgkodning ingångsreläer:

Gul Gul prick - AC-spänning,
Gul Gul prick - DC-spänning,
orange Orange prick - AC-spänning två-trådsgivare (läckströmmar)

Färgkodning utgångsreläer:

svart Svart prick - AC-spänning
rod Röd prick - DC-spänning

Användningsområden för interfacereläer

Interfacereläer är utformade för att möta behoven inom flera olika användningsområden:

Automation: Säker och pålitlig styrning av automatiserade processer.
Värmereglering: Används för att reglera temperaturer i industriella miljöer.
Signalering: För att säkerställa att signaler överförs utan störningar.
In-/utgångsreläer: Används i system som kräver hög isolationsnivå och driftsäkerhet.

Branscher där interfacereläer används

Interfacereläer används inom flera olika branscher, till exempel:

Pappersbruk: Installerade i flera av Sveriges pappersbruk, där driftsäkerhet är avgörande.
Industriella miljöer: Generellt inom industrier där tillförlitlighet och störningsskydd är kritiska faktorer för kontinuerlig drift.
Tillverkningsindustri: Används i automatiserade tillverkningsprocesser där snabb och pålitlig styrning är nödvändig.
Kraft- och energiproduktion: För att säkerställa driftsäkerhet och hantera höga spänningsnivåer.
Vatten- och avloppsrening: Används för styrning och signalering i anläggningar där driftsäkerhet och skydd mot störningar är avgörande.

De klarar spolspänningar upp till 400 V AC eller 250 V DC, vilket gör dem till en pålitlig lösning där traditionella elektromekaniska reläer inte räcker till. Deras robusta konstruktion gör dem till problemlösare i krävande miljöer.

Delcons unika lösning med pulstransformator skiljer deras interfacereläer från vanliga optokopplare, då den säkerställer att rätt signal tas om hand och effektivt filtrerar bort störningar. Detta gör interfacereläerna lämpliga för industribranscher där tillförlitlighet och störningsskydd är avgörande för kontinuerlig drift och minskat underhållsbehov. Detta gör interfacereläerna lämpliga för industribranscher där tillförlitlighet och störningsskydd är avgörande för kontinuerlig drift och minskat underhållsbehov.

Fördelar med interfacereläer i industrin

Att använda interfacereläer i tuffa industrimiljöer ger flera fördelar:

Hög driftsäkerhet som minskar risken för driftstopp
Robust konstruktion som klarar tuffa industrimiljöer
Pulstransformator som förbättrar prestandan genom hög energiöverföring
Effektivt skydd mot yttre störningar och transienter
Underhållsfria och lång livslängd på upp till 20 år
Kan hantera både resistiva och induktiva laster utan reducerad lastström

Tips för att välja rätt interfacerelä

Vid val av interfacerelä är det viktigt att överväga de specifika miljö- och applikationskraven. För installationer med långa oskärmade kablar erbjuder Delcon lösningar som motstår kapacitiv överhörning och läckströmmar. Deras reläer kan hantera både induktiva och resistiva laster, vilket gör dem till ett mångsidigt val för många olika industriella tillämpningar.

Underhåll och livslängd hos interfacereläer

Tack vare sin robusta konstruktion är Delcons interfacereläer underhållsfria och byggda för att klara upp till 20 års drift. För att säkerställa maximal livslängd kan det vara bra att följa rekommenderade last- och temperaturbegränsningar. Dessutom erbjuder Delcon en 10-årig garanti mot fabrikationsfel, vilket ytterligare garanterar produkternas hållbarhet.

Globala målen

Delcons interfacereläer bidrar till en hållbar industri genom att förbättra energieffektivitet, säkerställa hög driftsäkerhet och minimera underhållsbehovet. Med en livslängd på upp till 20 år och avancerade lösningar som pulstransformatorer, stöder de energieffektiva och robusta processer som främjar hållbar produktion och resursanvändning i krävande industrimiljöer.

Mål 7: Hållbar energi för alla

Effektiv energianvändning: Interfacereläer som minimerar störningar och hanterar energitransmission effektivt bidrar till bättre energieffektivitet i industriella system. Detta främjar hållbara energisystem genom att minska energiförlust och optimera användningen.

Mål 9: Hållbar industri, innovationer och infrastruktur

Industrins motståndskraft: Interfacereläer med hög driftsäkerhet och lång livslängd stöder hållbara och robusta industriella infrastrukturer.

Mål 12: Hållbar konsumtion och produktion

Minskat underhåll: Delcons interfacereläer har en livslängd på upp till 20 år och kräver minimalt underhåll, vilket minskar resursanvändning och avfall över tiden.
