När behöver du en styrenhet som SC4X?
I off-highway-maskiner där säkerhet, driftsäkerhet och robusthet är avgörande finns det tydliga krav på hur styrsystemet måste fungera. I den här guiden beskriver vi när SC4X är ett lämpligt val och vilka krav den är utvecklad för i avancerade maskinsystem, med fokus på säker och tillförlitlig maskinstyrning.
Kunskap
När används SC4X i praktiken?
SC4X används för styrning och övervakning i off-highway-maskiner såsom entreprenadmaskiner, skogsmaskiner och jordbruksmaskiner. Den är framtagen för distribuerade styrsystem där flera styrenheter samverkar och där både styrlogik och säkerhetsfunktioner måste fungera tillförlitligt även under tuffa driftförhållanden.Styrenheten är konstruerad för att leverera stabil funktion i miljöer med kraftiga vibrationer, fukt, smuts och stora temperaturvariationer, utan behov av extra inbyggnad eller extern kapsling.
När är funktionssäkerhet ett krav i maskinstyrning?
SC4X är certifierad för funktionssäkerhet upp till SIL 2 och PL d/Cat 3. Den används i applikationer där säkerhetsrelaterade funktioner är en integrerad del av styrsystemet, exempelvis:
- Stopplogik
- Säkerhetsövervakning
- Redundanta styr- och övervakningsfunktioner
I maskiner där både person- och maskinsäkerhet är viktiga bidrar SC4X till kontrollerad och förutsägbar drift.
Vilka typer av applikationer passar SC4X för?
SC4X används i styrsystem för off-highway-maskiner där kraven på säkerhet, robusthet och flexibilitet är höga. Den lämpar sig både vid nyutveckling av maskiner och vid uppgradering av befintliga styrsystem till modernare och mer pålitlig teknik.Styrenheten är särskilt lämpad för applikationer med många sensorer, aktuatorer och kommunicerande noder i ett distribuerat styrsystem.
Vad krävs av en styrenhet i krävande miljöer?

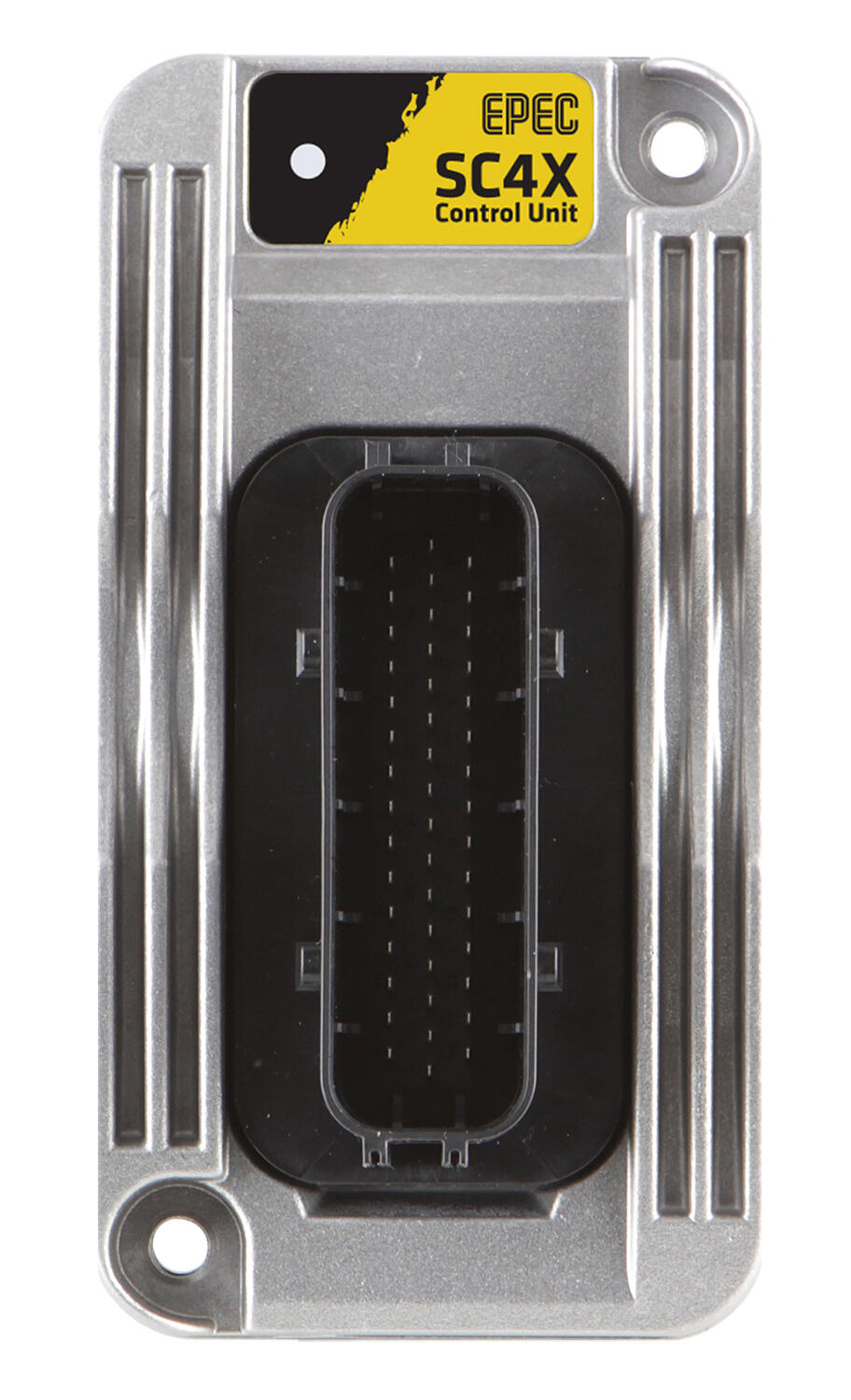

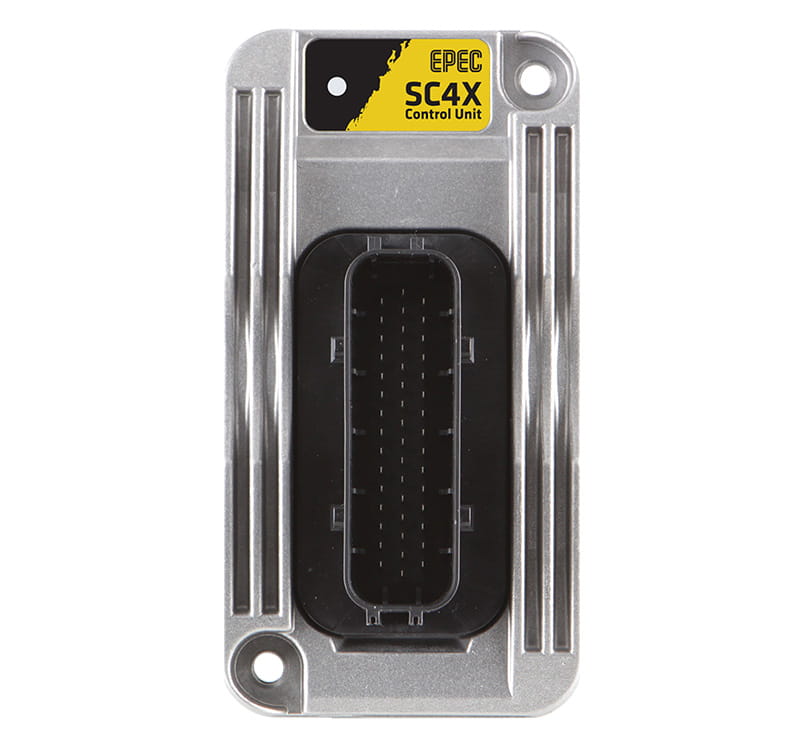

SC4X kombinerar ett kompakt format med en konstruktion som är anpassad för extrema driftförhållanden. Kapslingen uppfyller IP69K, vilket innebär ett högt skydd mot vatten, damm och yttre påverkan.
Styrenheten hanterar:
- 32 I/O (16 ingångar och 16 utgångar)
- Två CAN-gränssnitt
- Kommunikation via CANopen, CANopen Safety och J1939
Detta gör SC4X väl lämpad för moderna maskiner med omfattande styr- och övervakningsfunktioner.
Hur arbetar du med utveckling, konfiguration och verifiering?
SC4X programmeras i CODESYS 3.5, ett etablerat PLC-utvecklingsverktyg inom industrin. För konfiguration, simulering och diagnostik används Epecs MultiTool-programvara, vilket förenklar både utveckling och driftsättning.Det finns även en virtuell version av SC4X, vilket gör det möjligt att utveckla, testa och verifiera applikationer utan fysisk hårdvara. För säkerhetsapplikationer finns förcertifierade säkerhetsbibliotek, vilket underlättar implementering av funktionssäker logik.
Hur passar SC4X in i ett större styrsystem?
SC4X ingår i Epecs SL8X-plattform, en modulär plattform för styrning och funktionssäkerhet. Plattformen omfattar flera typer av produkter, bland annat:
- CODESYS-baserade styrenheter
- C-programmerbara styrenheter
- CANopen Safety-responders
- Ethernet Safety-responders
Den modulära uppbyggnaden gör det möjligt att anpassa och skala styrsystemet efter applikationens krav – från enklare lösningar till mer komplexa system med hög säkerhetsnivå.
En stabil grund för säker maskinstyrning
SC4X är en kompakt, robust och funktionssäker styrenhet för off-highway-maskiner där säker och tillförlitlig styrning är avgörande. Med certifiering upp till SIL 2 och PL d/Cat 3, stöd för etablerade kommunikationsprotokoll och programmering i CODESYS 3.5 utgör SC4X en stabil grund för moderna och långsiktigt hållbara maskinstyrsystem.Vi på OEM Automatic hjälper dig gärna vidare om du vill veta mer om hur SC4X kan användas i din applikation.
